| Общая информация |
Антенный двунаправленный усилитель 433МГц Модус предназначен для использования совместно с радиомодемами (например, DataRadio, CONEL, MAXON и др.), охранными системами связи, тревожными кнопками на предприятиях, радиостанциями (например, Optim, Vector, Soontone, Kirisun, Midland, СОВА, Icom и др.), работающими в диапазоне 433МГц.
При помощи усилителя 433МГц Вы можете компенсировать потери в кабеле снижения, увеличить дальность связи и повысить её качество.
Усилитель 433МГц изготавливается в пластмассовом негерметичном корпусе и не предназначен для применения на открытом воздухе.
Выходная мощность усилителя 433МГц Модус практически линейно зависит от входной мощности, но составляет не более 100 мВт.
Благодаря наличию встроенного стабилизатора напряжения, усилитель 433МГц Модус некритичен к применяемому источнику питания (12-18 В).
|

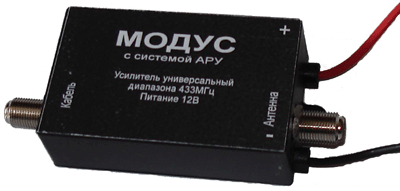

| Усилитель 433МГц Модус |
Порядок установки усилителя 433 МГц МОДУС.
1. Подключить антенну к разъёму «АНТЕННА» усилителя 433МГц.
2. Подключить кабель исполняющего устройства (радиостанции, радиомодема и т.п.) к разъёму «КАБЕЛЬ» усилителя 433МГц.
3. Подключить источник питания и включить его в сеть.
Рекомендации по установке.
Для уверенной качественной связи желательно соблюдать следующие рекомендации:
 Правильно выбран тип антенны в зависимости от задачи по обеспечению связи (круговая – коллинеарная; направленная – волновой канал или фазированная решётка, тарелка).
Качество настройки антенн соответствует заявленным на них характеристикам (КСВ<1,2 - 2,0).
Высота установки антенн максимальна и выполнены требования по грамотному монтажу, выбору поляризации, электромагнитной совместимости с другими приёмо-передающими устройствами.
Выбран кабель лучшего качества по минимальным потерям сигнала на рабочих частотах без передавливания, скруток и повреждения оболочки.
Длина кабеля минимальна при максимальной высоте установки антенны (лучше усилитель установить ближе к антенне, а не наоборот). Потери сигнала в длинном кабеле резко снижают эффект от подъёма антенны.
При соблюдении данных рекомендаций (есть условия дальнего распространения, есть хорошая и проверенная антенна, но не хватает энергии сигнала в нужном направлении) приёмо-передающий (двухсторонний) усилитель 433МГц МОДУС даёт существенные результаты. Причём, чем ближе усилитель 433МГц МОДУС расположен к антенне, тем значительнее эффект. |
| Технические
характеристики |
Диапазон рабочих частот, МГц |
432-436 |
Максимальная выходная мощность, мВт |
100 |
Уровень переключения детектора передачи (минимальная входная мощность), мВт |
1,5 |
Максимальная входная мощность, мВт |
50 |
Усиление приёмного тракта, дБ |
12 |
Усиление передающего тракта, дБ |
24 |
Разъемы |
F-тип |
Напряжение питания, В |
12-18 |
|
| Комплект
поставки |
Усилитель 433МГц МОДУС (432-436 МГц) |
1 |
Инструкция на русском языке |
1 |
ЦЕНА: см. прайс |
| Варианты исполнения усилителей 433 МГц |
Модели |
Исполнение |
Мощность |
Типы разъемов |
ТАЙФУН-433 |
Верхнее
Нижнее |
2Вт, 4Вт
8Вт |
F, TNS, BNC, N-type, SMA |
ГОРИЗОНТ-433 |
Верхнее
Нижнее |
1Вт, 2Вт
1Вт, 2Вт |
F, TNS, BNC, N-type, SMA |
МОДУС-433 |
Нижнее
Нижнее |
1мВт
100мВт |
F |
| * тип разъема оговаривается при заказе; |
|
|
|
|
