| Общая информация |

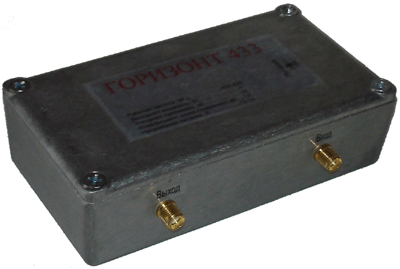

Усилитель 433 МГц ГОРИЗОНТ-433 предназначен для работы с радиостанциями, радиомодемами и другими устройствами, работающими в диапазоне 433 МГц.
При помощи усилителя 433МГц Вы можете компенсировать потери в кабеле снижения, увеличить дальность связи и повысить её качество.
Усилитель 433 содержит в своём составе встроенный стабилизатор напряжения 6 В и устройство защиты от переполюсовки.
Возможно изготовление усилителей как верхнего (усилитель 433 МГц расположен как можно ближе к антенне) так и нижнего (от антенны идет кабель снижения до усилителя 433 МГц) исполнения. Для получения максимального эффекта по дальности и качеству связи выгоднее использование усилителя верхнего исполнения.
|
| Общая информация |
Порядок установки усилителя 433 МГц (ГОРИЗОНТ-433).
1. Подключить антенну к разъёму «АНТЕННА» усилителя 433МГц.
2. Подключить кабель исполняющего устройства (радиостанции, радиомодема и т.п.) к разъёму «КАБЕЛЬ» усилителя 433МГц.
3. Подключить источник питания и включить его в сеть.
Рекомендации по установке.
Для уверенной качественной связи желательно соблюдать следующие рекомендации:
 Правильно выбран тип антенны в зависимости от задачи по обеспечению связи (круговая – коллинеарная; направленная – волновой канал или фазированная решётка, тарелка).
Качество настройки антенн соответствует заявленным на них характеристикам (КСВ<1,2 - 2,0).
Высота установки антенн максимальна и выполнены требования по грамотному монтажу, выбору поляризации, электромагнитной совместимости с другими приёмо-передающими устройствами.
Выбран кабель лучшего качества по минимальным потерям сигнала на рабочих частотах без передавливания, скруток и повреждения оболочки.
Длина кабеля минимальна при максимальной высоте установки антенны (лучше усилитель установить ближе к антенне, а не наоборот). Потери сигнала в длинном кабеле резко снижают эффект от подъёма антенны.
При соблюдении данных рекомендаций (есть условия дальнего распространения, есть хорошая и проверенная антенна, но не хватает энергии сигнала в нужном направлении) приёмо-передающий (двухсторонний) усилитель 433МГц даёт существенные результаты. Причём, чем ближе усилитель 433МГц расположен к антенне, тем значительнее эффект.
|
| Технические
характеристики |
Диапазон рабочих частот, МГц |
432-436 |
Коэффициент усиления приемника, дБ |
10 |
Коэффициент шума, дБ |
1,2 |
Выходная мощность, Вт |
1 (+30 dBm) |
Максимальная мощность входного сигнала |
100 мВт |
Минимальная мощность входного сигнала |
1 мВт |
Разъемы |
N-тип, гнездо, 50 Ом |
Напряжение питания, В |
7,5-30 |
Ток потребления в режиме передачи, мА |
480 |
Вес, гр |
500 |
Рабочие температуры, °C |
-40...+50 |
Грозозащита |
ДА |
|
| Комплект
поставки |
Усилитель ГОРИЗОНТ-433 |
1 |
Инструкция на русском языке |
1 |
ЦЕНА: см. прайс |
| Варианты исполнения усилителей 433 МГц |
Модели |
Исполнение |
Мощность |
Типы разъемов |
ТАЙФУН-433 |
Верхнее
Нижнее |
2Вт, 4Вт
8Вт |
F, TNS, BNC, N-type, SMA |
ГОРИЗОНТ-433 |
Верхнее
Нижнее |
1Вт, 2Вт
1Вт, 2Вт |
F, TNS, BNC, N-type, SMA |
МОДУС-433 |
Нижнее
Нижнее |
1мВт
100мВт |
F |
| * тип разъема оговаривается при заказе; |
|
|
|
|
